消防水帶自動晾曬收卷機
我公司針對目前市場現狀，經過幾年的努力，開發了一種消防水帶自動晾曬和收卷裝置。
該裝置由升降工作臺、方形龍門立柱、減速電機及控制箱等三大部分組成。
升降工作臺內置主軸、各種齒輪以及輸出軸，它是該裝置的核心部件，主要完成消防水帶收卷功能。
方形龍門立柱，每根尺寸：300×200×12000mm，貼著墻面，安裝在建筑物立面上，升降傳動由內置鏈條完成。

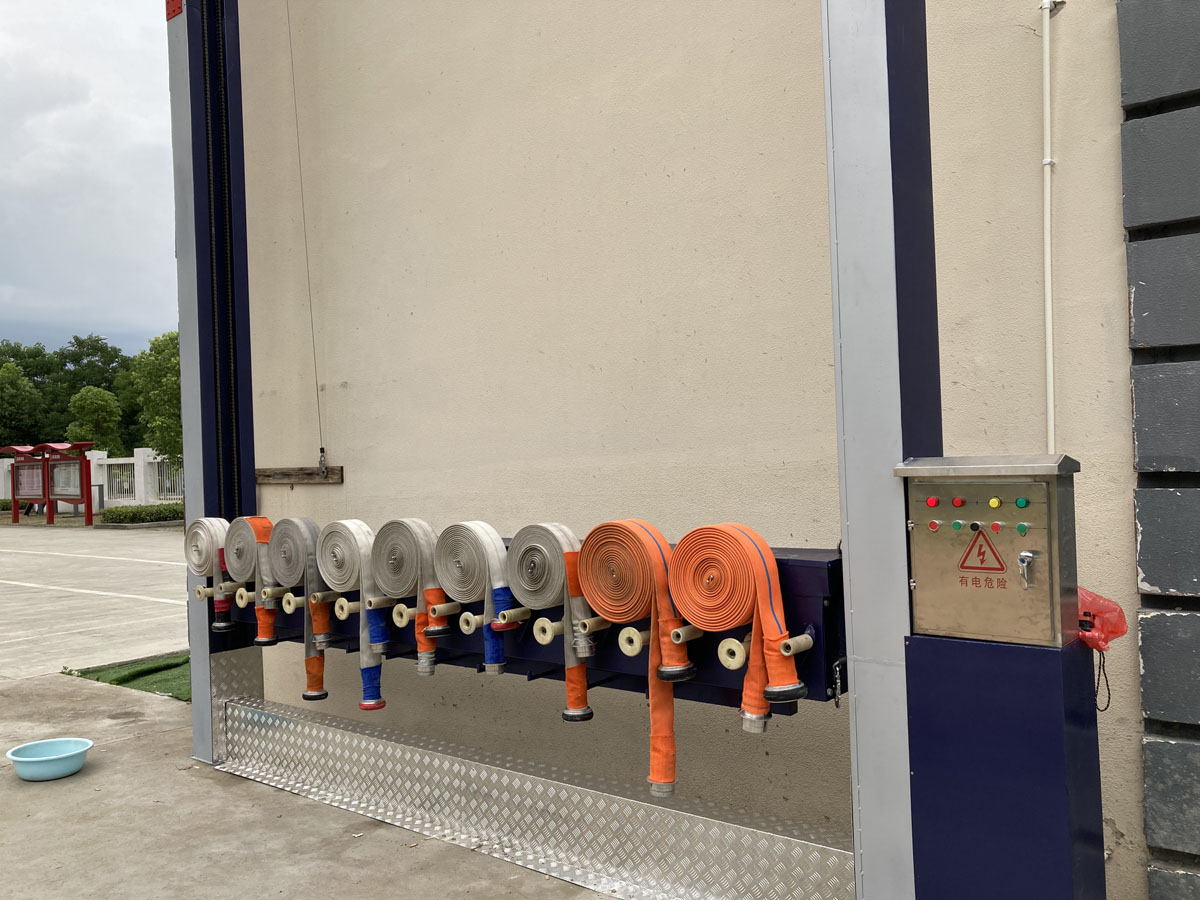

整個裝置可一次性上掛9×3＝27根消防水帶同時晾曬，一次性
可完成9根消防水帶的自動收卷。
本裝置帶無線遙控器，可方便地遙控消防水帶上升晾曬，以及完成晾曬后下降收卷工作。
工作臺從地面上升到立柱頂端，或從立柱頂端下降到地面，大約各需時約38秒時間。已晾曬的消防水帶，邊下降，邊收卷，接近地面時，已完成收卷。由于在立柱頂端和近地端都裝有限位開關，因此，工作臺在到點時都能及時停止。
龍門立柱橫梁兩端裝有防墜落安全裝置，可保證使用者的人身安全。
本裝置目前已獲三項國家“實用新型”專利：
1.一種一種消防水帶自動晾曬收卷機
專利號：ZL 2019 2 1308497.8
2.一種便于脫開和卡合的傳動機構
專利號：ZL 2019 2 1307664.7
3.一種用于消防水帶自動晾曬收卷機的制動機構
專利號：ZL 2019 2 1308468.1
該消防水帶自動晾曬收卷裝置，在實際使用中，獲得了消防人員的一致好評，他們稱贊它，消防水帶晾曬、收卷省時省力，速度快，收卷緊密扎實，水帶掛上卸下方便，整個操作安全實用，是消防戰士的好幫手。
本發明屬于機械領域，特別涉及一種消防水帶自動晾曬收卷機。
背景技術：
目前，消防水帶晾曬和收卷還依靠人工進行，自動化程度低。
技術實現要素：
本發明的目的是提供一種消防水帶自動晾曬收卷機，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種消防水帶自動晾曬收卷機，包括，
箱體，所述的箱體上設有傳動機構、制動機構以及收卷機構，所述的制動機構和所述的傳動機構相連，所述的傳動機構與收卷機構相連；
架體，所述的箱體設于所述的架體上，并能夠在所述的架體上移動；
驅動裝置一，所述的驅動裝置一與所述的架體相連；
控制機構，所述的控制機構分別與所述的驅動裝置一和傳動機構相連。
所述的傳動機構包括，
驅動裝置二；
傳動輪，所述的傳動輪的側面設有若干個半球形凸起一，所述的驅動裝置二與所述的傳動輪相連；
軸體，所述的傳動輪與所述的軸體的一端轉動連接，所述的軸體的另一端延伸出所述的箱體外并與所述的收卷機構相連，所述的軸體上設有鍵；
傳動/制動一體輪，所述的傳動/制動一體輪內設有相互貫通的圓柱形槽體一和圓柱形槽體二，所述的圓柱形槽體一上設有與所述的鍵相匹配的鍵槽；所述的圓柱形槽體二與所述的軸體之間套設有彈簧；所述的傳動/制動一體輪上接近所述的傳動輪的一側面上設有若干個與所述的半球形凸起一相匹配的半球形凸起二。
所述的驅動裝置二包括電機，所述的電機的輸出軸與所述的傳動輪固定連接。
所述的驅動裝置二包括：
減速電機，所述的減速電機的輸出軸上連接有鏈輪一；
長軸，所述的長軸上固設有鏈輪二，所述的鏈輪一和鏈輪二通過鏈條相連；所述的長軸的兩端與所述的箱體的左右內壁轉動連接；
傘形齒輪一，所述的傘形齒輪一固設于所述的長軸上；
傘形齒輪二，所述的傘形齒輪二設于所述的傳動輪的一端，并與所述的傘形齒輪一嚙合。
所述的制動機構包括，設于所述的傳動/制動一體輪上遠離所述的傳動輪的一側面上的圓頭定位銷；
制動環形槽，所述的制動環形槽設于所述的傳動/制動一體輪上；
制動輪，所述的制動輪上朝向所述的圓頭定位銷的一側面設有若干個與所述的圓頭定位銷相匹配的半球形凹槽；
制動連接件，所述的制動輪固設于所述的制動連接件上；
撥叉，所述的撥叉為u字形結構，所述的u字形結構的撥叉前端的兩個內側面上設有弧形的弧形板，所述的弧形板與所述的制動環形槽相匹配，所述的u字形結構的撥叉131的下端連接有轉軸，所述的轉軸的一側固定連接有連桿一，所述的連桿一的一側固定連接有連桿二；
牽引電磁鐵，所述的連桿二的一端與所述的牽引電磁鐵上的電磁鐵一端轉動連接；
限位開關，所述的限位開關與所述的牽引電磁鐵電連接；
撥動桿一和撥動桿二，所述的撥動桿一和撥動桿二分別設于所述的箱體內和箱體外，所述的撥動桿一與所述的撥動桿二平行設置，并且所述的撥動桿一的下端與所述的撥動桿二的下端固定連接，所述的撥動桿一的下端和所述的撥動桿二的下端與所述的箱體均為轉動連接，所述的撥動桿一和撥動桿二均設于所述的限位開關的一側，所述的撥動桿一和撥動桿二上端分別設有撥動軸一和撥動軸二；
彈簧二，所述的彈簧二的上端設于所述的撥動桿一的上端和下端之間，所述的彈簧二的下端固定設于所述的箱體上；
抵桿，所述的抵桿設于所述的箱體外，所述的抵桿設于所述的撥動軸二的一側。
所述的收卷機構包括固定圈，所述的固定圈的下端設有兩個掛桿一，所述的固定圈的中心處設有通孔二，所述的通孔二內設有內螺紋。
所述的架體包括，兩個立桿；
上橫桿和下橫桿，所述的上橫桿兩端分別與所述的兩個立桿固定連接，所述的上橫桿上接近其端部的位置轉動連接有鏈輪三，所述的下橫桿的兩端與所述的兩個立桿轉動連接，所述的下橫桿上接近其端部位置固設有鏈輪四，所述的鏈輪三與鏈輪四通過鏈條二相連；所述的下橫桿上位于所述的兩個鏈輪四之間的位置上固設有鏈輪五；
所述的驅動裝置一包括電機二，所述的電機二的輸出軸連接有鏈輪六，所述的鏈輪六和鏈輪五之間通過鏈條三相連。
所述的箱體的側面設有滾輪，所述的滾輪與所述的箱體轉動連接；
豎直安裝板，所述的豎直安裝板設于所述的箱體的側面，并位于所述滾輪的一側，所述的豎直安裝板的外側面與所述的鏈條二上的一部分通過螺釘固定連接。
所述的控制機構包括控制盒，所述的控制盒上設有控制按鈕，所述的控制盒分別與所述的減速電機、電機二相連。
所述的牽引電磁鐵通過所述的限位開關與市電相連。
本發明相對于現有技術的有益技術效果是，
本發明在水帶晾曬時占用節空間少，晾曬完畢，通過控制盒控制收卷機構進行收卷，完成收卷時，制動機構會對傳動機構進行制動以停止收卷，節省人力投入，使用方便，便于推廣。
